技术领域

[0001] 本实用新型涉及一种书写用笔，更具体地，涉及圆珠笔、中性笔、油性笔、自来水笔等。

背景技术

[0002] 圆珠笔、中性笔、油性笔、自来水笔等通常由笔杆、笔套、笔芯或笔尖等组成，笔杆的横截面通常为圆形，笔套用于保护笔尖，笔套上一般设有笔夹，便于携带，也可防止笔滚动。人们使用时将笔套取下置于他处，手持笔杆书写，但书写中断或完成时，人们容易忘记将笔套及时套上，而是将笔杆随意置于桌台上，由于台面不平或碰撞等原因，笔杆往往容易滚落地下，导致笔芯或笔尖受损。这时，人不但要俯身寻找，找到后不得不维修或更换整支笔芯，既浪费时间又浪费材料还产生垃圾。

实用新型内容

[0003]本实用新型提供一种带凸起结构的笔，以解决因笔杆滚落带来的浪费时间又浪费材料还产生垃圾的问题。使用者用手指按压该凸起结构，还可起健身的作用。

[0004]根据本实用新型提供一种凸起结构的笔，笔套、笔芯或笔尖等结构不变，仅在笔杆上设有凸起结构，当笔杆滚到该凸起结构接触台面时，笔杆与台面的接触线和凸起结构与台面的接触点形成一个支撑面，笔杆于是停止滚动而静止停在台面上，从而防止笔杆滚落地下，导致笔芯或笔尖受损。

[0005] 笔杆上设置凸起结构，数量至少1处，也可对称两个，凸起结构的形状、大小和位置宜与杆身协调，以能防止滚动、持笔舒适、加工方便、美观为原则。

附图说明

[0006]构成本申请的附图用来提供对本实用新型的进一步了解，本实用新型的的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

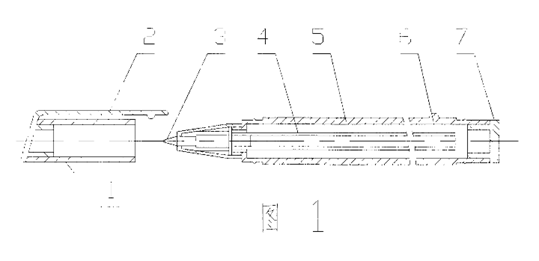

[0007]图1示意性示出了凸起结构和笔杆一次成型的结构。

[0008]图2示意性示出了凸起结构和笔杆上的软套一次成型的结构。

[0009]图3示意性示出了凸起结构和笔杆的端盖一次成型的结构。

[0010]图4示意性示出了凸起结构装配在笔杆上的结构。

[0011]图5示意性示出了凸起结构焊接或粘贴在笔杆上的结构。

[0012]图6示意性示出了凸起结构为一根绳子或带子系在笔杆上打的结。

具体实施方式

[0013] 笔杆上设置凸起结构，凸起结构和笔杆一次注塑成型，如图1。

[0014]笔杆上设置凸起结构，对于带软套的笔杆，凸起结构还可以是设在软套上,与软套一次压铸成型。如图2。

[0015]笔杆上设置凸起结构，凸起结构与端盖一次注塑成型，如图3。

[0016] 笔杆上设置凸起结构，其凸起结构可以是装配在笔杆上，如图4。

[0017] 笔杆上设置凸起结构，其凸起结构可以是焊接或粘贴在笔杆上，如图5。

[0018] 笔杆上设置凸起结构，其凸起结构为一根绳子或带子系在笔杆上打的结，如图6。

权利要求书

1、一种带凸起结构的笔，其特征是在于，在笔杆上设有凸起结构。

2、根据权利要求1所述的一种防滚落的笔，其特征是在于，所述凸起结构构和笔杆一次成型。

3、根据权利要求1所述的一种防滚落的笔，其特征是在于，所述凸起结构构和笔杆上的软套一次成型。

4、根据权利要求1所述的一种防滚落的笔，其特征是在于，所述凸起结构构和笔杆的端盖一次成型

5、根据权利要求1所述的一种防滚落的笔，其特征是在于，所述凸起结构构是装配在笔杆上。

6、根据权利要求1所述的一种防滚落的笔，其特征是在于，所述凸起结构构是焊接或粘贴在笔杆上。

7、根据权利要求1所述的一种防滚落的笔，其特征是在于，所述凸起结构构是为一根绳子或带子系在笔杆上打的结。

说明书摘要

本实用新型提供一种带凸起结构的笔，该笔由笔杆、笔套、笔芯或笔尖等组成，根据本实用新型提供一种防滚落的笔，在其笔杆上设有凸起结构，即使在笔套和笔杆分开时，也可防止笔杆滚落地下，以解决因笔杆滚落，导致笔芯或笔尖受损，带来的浪费时间又浪费材料还产生垃圾的问题。使用者用手指按压该凸起结构，还可起健身的作用.
