磁性圆珠笔头

发明名称

磁性圆珠笔头

摘要

一种文具领域的磁性圆珠笔头，包括球珠和笔尖，其特征是：在特定含有软磁的球珠后侧笔尖上设有永磁环。球珠和笔尖磁吸配合防止球珠脱落和漏油墨。

1.     一种文具领域的磁性圆珠笔头，包括球珠和笔尖，其特征是：在特定含有软磁的球珠后侧笔尖上设有永磁环。

[0001]

技术领域

[0002] 本发明是一种文具领域的磁性圆珠笔头。

背景技术

[0003] 公知圆珠笔头的球珠和笔尖配合精度要求高，球珠磨损后易脱落，实用期限短，笔头与墨水匹配困难。

发明内容

[0004] 本发明要解决的技术问题是：将普通的圆珠笔头改造成为磁性圆珠笔头，利用磁吸防止球珠脱落和笔尖内墨水外漏，增加书写划线长度。

[0005] 本发明的技术方案是：磁性圆珠笔头包括球珠和笔尖，其特征是：在特定含有软磁的球珠后侧笔尖上设有永磁环。

[0006] 本发明的优点是：球珠与笔尖配合可靠，止漏油墨效果显著，书写出墨均匀顺畅。

附图说明

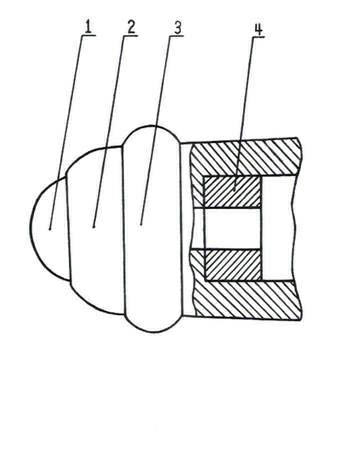

[0007] 图1 是本发明实施例的结构图。

[0008] 图中：1. 软磁球珠；2. 笔尖；3. 外置永磁环；4. 内置永磁环。

具体实施方式

[0009] 参照图1 所示, 软磁球珠1 的球体采用含有铁、镍、钴的软磁性材料制造；外置永磁环3 或是内置永磁环4 采用钕铁硼或者其它高性能硬磁性材料制造。笔尖上的永磁体可

以制成各种形状，优化笔尖和永磁环配套组合形式：笔尖直径较小选配外置永磁环3 ；笔尖直径较大选配内置永磁环4。软磁球珠1 与笔尖2 装配后，软磁球珠1 被笔尖2 上设置的永

磁环产生的磁力吸引限制在笔尖体内，避免圆珠笔书写磨损后球珠掉落和漏油墨，圆珠笔更加经久耐用。

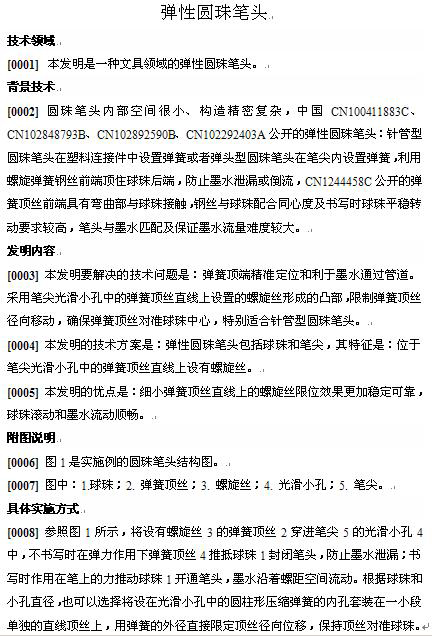

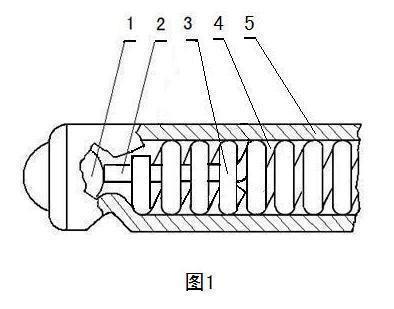

弹性圆珠笔头

联系人：冯文达     电话：15566034699、13109850220

2016年04月12日
