技术领域

    本实用新型涉及一种文具，尤其是一种自动钢笔。

    背景技术

    常用的钢笔要用笔套套起来，有时忘记套上会使笔尖不慎触地而损坏，另外吸墨水也很不方便，需拧开笔杆才能吸墨。

    发明内容

    本实用新型的目的就是要提供一种能将笔尖收进笔杆内、可自动吸墨的自动钢笔。

    本实用新型的目的是这样实现的：一种自动钢笔，包括套管1、笔芯2和护芯套3，按钮杆4一端通过弹簧5与笔芯2连接，按钮杆4上设有滑动钮6，按钮杆4上设有外齿轮，滑动钮6内设有内齿轮，外齿轮与内齿轮配合，套管1两侧开有凹孔7，凹孔7与护芯套3位置对称。

    本实用新型由于采用上述结构，通过内、外齿轮的交错促使滑动钮6的滚动，使笔芯2自动收放，套管1两侧的凹孔7与护芯套3位置对称，便于挤捏使笔芯2吸墨。

    附图说明

    下面结合附图和具体实施方式作进一步描述。

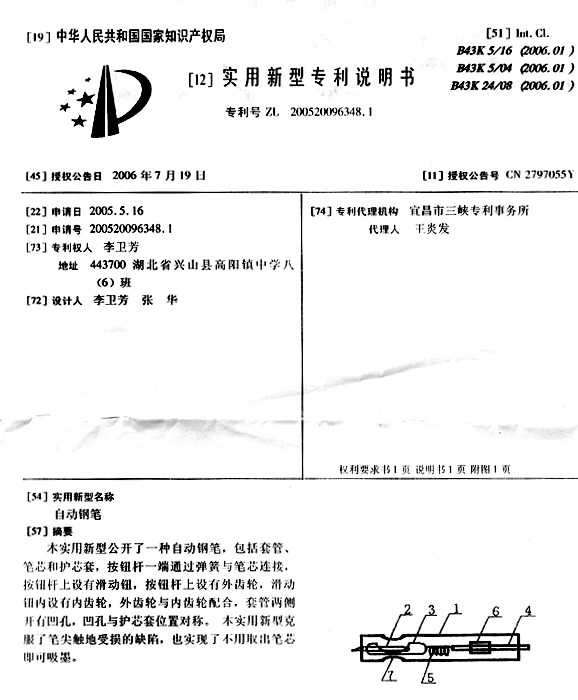

    图l是本实用新型的结构示意图。

    具体实施方式

    本实用新型的结构包括套管1、笔芯2和护芯套3，按钮杆4一端通过弹簧5与笔芯2连接，按钮杆4上设有滑动钮6，按钮杆4上设有外齿轮，滑动钮6内设有内齿轮，外齿轮与内齿轮配合，套管l两侧开有凹孔7，凹孔，／与扩芯套3位置对称。

    通过按动按钮杆4，由内、外齿轮的交错使滑动钮6滚动，使笔芯2收去自入，吸墨时用手挤护芯套3即可吸墨。
