中华人民共和国国家标准圆珠笔和笔芯  (讨论稿)

1、范围

    本标准规定了圆珠笔和笔芯的术语和定义、分类、要求、试验方法、试验规则和标志、包装、运输、贮存。

    本标准适用各种灌注圆珠笔用油墨的笔芯和圆珠笔。

2、规范性引用文件

    下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)1或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件，凡是不注日期的引用文，其最新版本适用于本标准。

  GB／T191包装储存图示标志

  GB／T622化学试剂，盐酸

  GB／T678化学试剂，乙醇(无水乙醇)

  GB／T63l化学试剂，氨水

  QB／T1946圆珠笔用油墨

  GB／T2828．1计数抽样检验秩序，第一部分按接受质量限(AQL)检索的逐批检验抽样计划

  GB／T6388运输包装收发货标志

  GB／T12654书写纸

  QB／T2309塑料铅笔擦

  GB／T2774铅笔

  GB／T轻工产品铝和铝合金氧化处理的测试方法

  GB21027—2007学生用品的安全通用要求，

3、术语和定义

下列定义适用于本标准。

    通过笔头球珠滚动带出油性书写介质的书写工具。

4、分类

4．1圆珠笔芯的规格按其长度、球珠直径、笔芯头部直径分别命名为67，98，106，140，143型。上述圆珠笔芯的规格尺寸

    见图1——图4．4．2圆珠笔按其结构不同可分为复位和活动式，又分揿动式、旋转式。

4．3笔头按球珠直径分类见表1

┌─────────┬────┬───────┐
│笔头分类(线条宽度)│笔头代码│    球珠直径  │
├─────────┼────┼───────┤
│    特细          │   EF   │    φ<0．50  │
├─────────┼────┼───────┤
│笔头分类(线条宽度)│笔头代码│   球珠直径   │
├─────────┼────┼───────┤
│    细            │   F    │0.50≤φ<0.65 │
├─────────┼────┼───────┤
│    中            │   M    │0.70≤φ<0.80 │
├─────────┼────┼───────┤
│    粗            │   B    │    φ≤L 2   │
└─────────┴────┴───────┘

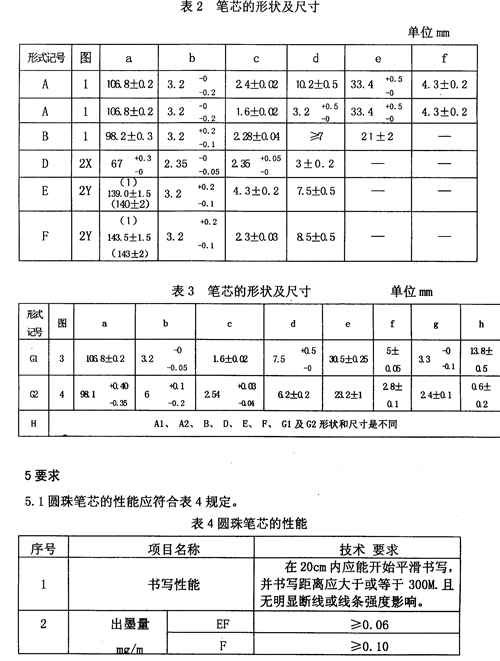

4．4笔芯的形状及寸  笔芯按形状和尺寸分类，如图1～图4及表2．表3所示。

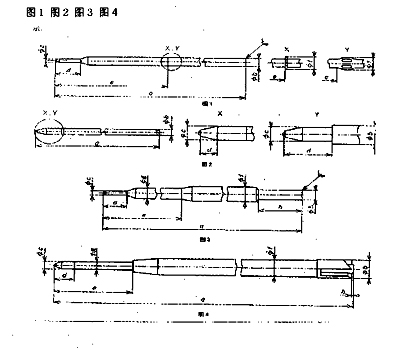

    图1     图2     图3     图4

6 通用试验仪器、材料和条件

  6.1使用之材料要从环境、安全方面考虑。

  6.2书写试验机  作书写试验时，试验机按以下条件进行。

    a．)书写压力：设定为1．5N±0．1N，加力的方法按以下顺序进行。笔芯固定在书写试验机的笔芯固定轴上，用推进式表或弹簧称将笔芯的尖端：部分垂直悬挂，在笔芯固定轴上加载砝码并进行调节，使推进式表指向

  1．5N，或弹簧称的刻度指向153g为止。

    b)书写角度；将样品置于70°±5°作书写试验；

    c)书写速度：4．5m／mmn土0．5m／mm；

    d)书写类型：以1～5mm线条间隙作连续螺旋状书写(圆周lOOmm)；

    e)衬垫物：磨光的不锈钢钢板或玻璃。

    6．3试验用纸  试验用纸应符合表7要求

    表7试验用纸
┌──────────────────────┬───────┐
│    规格要求                                │    试验方法  │
├──────────────────────┼───────┤
│基底量：80g／m2±5g／m2                     │    GB／T12654│
├──────────────────────┼───────┤
│平滑度(2)：3Um±0.25Um                      │    GB／T12654│
├──────────────────────┼───────┤
│焚烧残留物：900℃时，残留物(灰分)为(11±1)％│    GB／T12654│
├──────────────────────┼───────┤
│厚度：80Um+5Um                              │    GB／T12654│
├──────────────────────┼───────┤
│颜色：白色                                  │    GB／T12654│
├──────────────────────┼───────┤
│成分：100%木材纤维，漂白                    │    GB／T12654│
├──────────────────────┴───────┤
│注(2)以柔软的内侧部分为试验用，坚固压力为1Mpa。             │
└──────────────────────────────┘

  6．4擦字橡皮  A型杜罗硬度的(3)45±5不含研磨剂的擦字橡皮。

    注(3)参照OB／T2309标准。

  6．5复制性试验设备—静电式复印机．缩微胶卷制作装置或传真机。

  6．6耐晒性试验装置  紫外线灯箱(灯箱内径为220mm～30mm，紫外线灯：功率30W，波长2．537xlOmm，灯管长900mm)或具有同等技术性能的试验装置。

  6.7 试验溶液

  6．7．1乙醇溶液(4)，506水溶液(体积％)

    注(4)参照GB／T678标准。

  6．7．2盐酸溶液(5) 10%水溶液(质量％)

    注(5)参照6B／T622标准。

  6．7．3氨溶液(6) 10%水溶液(质量%)

   注(6)参照GB／T631标准。

    6．7．4漂白剂溶液3％(质量%)

    注(7)标准名：Sodium—p—toluenesulfonchloramide trihydrate

    6．8环境条件

    若无特别的规定，试验应在下列环境条件下进行：

    a．)环境温度：15℃---25℃：

    b．)相对湿度：50％---80％。

国家标准圆珠笔和笔芯 (讨论稿续)

2008年06月24日
