《中性墨水圆珠笔和笔芯》(IS0)标准发布

    国际标准化组织(1S0)最近发布.了《中性墨水圆珠笔和笔芯》国际标准。该标准分二部分发布,标准编号和名称如下;

    ISO 27668-1:2009《中性墨水圆珠笔和笔芯第l部分一般书写》

    ISO 27668-2:2009《中性墨水圆珠笔和笔芯第2部分文件书写》

    该标准规定了一般书写和文件书写用中性墨水圆珠笔(换芯式和不可换芯式)和笔芯的最低限度质量要求。以下就二部分的内容作简要的介绍。

  一、第1部分一般书写

  1、在术语和定义中,共列出了21个术语,大部分与IS012756;1998《绘图书写工具油墨圆珠笔和水性圆珠笔词汇》中的相同,其中删除了油墨圆珠笔和水性圆珠笔,增加了中性墨水圆珠笔术语,其定义描述为;

    使用在书写状态时由于球珠转动使粘度明显降低,静止状态时粘度回升到或接近原先粘度墨水的圆珠笔。

    2、中性笔的笔头共分为超细、特细、细、中、粗五种,见表1。

┌───────┬──────┬──────────┐
│    笔头分类  │            │                    │
│    (线迹宽度)│    笔头代码│    球珠直径        │
├───────┼──────┼──────────┤
│    超细      │    UF      │    φ≤0.40       │
├───────┼──────┼──────────┤
│    特细      │    EF      │    0.40≤4φ<0.55│
├───────┼──────┼──────────┤
│    细        │    F       │    0.55≤4φ<0.75│
├───────┼──────┼──────────┤
│    中        │    M       │    0.75≤φ<1.00 │
├───────┼──────┼──────────┤
│    粗        │    B       │    φ≥1.00       │
└───────┴──────┴──────────┘

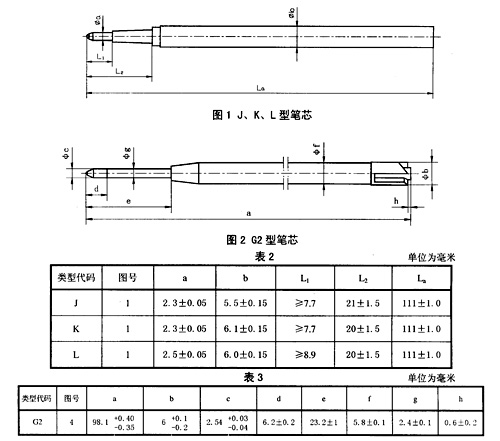

   笔芯给出形状和尺寸数据的有J、K、L、G2四种(见图1~图2和表2、表3),不同于J、K、L、G2的作为N型。

    3、书写测试仪设定条件:
                                   0                         0
    a)书写载荷:笔头代码UF:  (0.5     )N;EF、F、M、B:  (1     )N;
                                   -0.1                      -0.3
                     +5        0
    b)书写角度:  (60   )°或(7  )°,选定线迹最连贯的书写角度;
                     0         -5

    c)书写速度:(4.5±0.5)m/min;


    d)书写格式:间距为2mm~5mm的连续螺旋线(周长10cm)。
                                     2
    4、测试纸规格:定量为(70±10)g/m。

    5、性能指标共为八项,综合要求和试验方法介绍如下:

    5.1书写性能:lOcm内能流畅书写,不同规格笔头的书写长度见表4,开始段和结束段线迹应无明显断线和浓度变化。机划测试纸作为以下除干燥性、间歇书写、保存性外试验的试样纸。

    表4    单位为米
┌───────┬──────┬──────┐
│    笔头分类  │            │            │
│    (线迹宽度)│    笔头代码│    书写长度│
├───────┼──────┼──────┤
│    超细      │    UF      │    ~400    │
├───────┼──────┼──────┤
│    特细      │    EF      │    ≥400   │
├───────┼──────┼──────┤
│    细        │    F       │    300     │
├───────┼──────┼──────┤
│    中        │    M       │    ≥150   │
├───────┼──────┼──────┤
│    粗        │    B       │    ≥100   │
└───────┴──────┴──────┘

    5.2渗透性:试样纸在试验环境条件下放置24h,目测纸背面无明显痕迹。

    5. 3干燥性:按上述书写载荷、角度、速度在测试纸上划一条直线,20s后用橡皮垂直所划直线擦一次,线迹应无污迹。

    5.4复印性:用复印设备复印试样纸,复印线迹保持可见。

    5.5耐水性:试样纸在试验环境条件下放置2h后,浸入蒸馏水或去离子水中1h,干燥后线迹保持可见。该项目为可选项,适用于有“耐水”  (WR)标志的中性笔和笔芯。

    5.6耐光性:将试样纸和蓝色羊毛标样(部分遮盖)一起在褪色计或氙灯下曝晒,直至曝晒和未曝晒的3号蓝色羊毛标样的色差达到灰色样卡4级时,线迹保持可见。

    5.7间歇书写:未使用的试笔(无笔套)出水正常后,在试验环境条件下水平放置24h后,手划一条直线,lOcm内书写不断线。

    5.8保存性:近期制造、未使用的试笔(有笔套)水平放置在温度(40±2)℃、相对湿度(55±5)%的环境条件下90天,做书写性能试验,并符合其要求。

    6.附录A(资料性附录)中性墨水的注解

    为了有助于理解中性笔定义中“墨水粘度的降低或增高”,参照JISS606l:2005《中性墨水圆珠笔和笔芯》的有关条款,给出中性墨水的特性:

    在规定条件下(指粘度计、环境条件),墨水的粘度比:η1/≥2.0,表观粘度:  η3,≥20mPa·s。

    粘度计:符合JISZ8803标准规定的锥一板旋转粘度计(E型粘度计),或其他具有同等技术水平的试验仪器。

    注:锥形转子在锥形和平板间有1°34`,的角度,推荐使用半径为24mm的标准转子。

    中性墨水粘度试验:试验在(23±2)℃下,使用上述粘度计按JISZ8803标准中第9条的方法进行。

    a)在(3—5)s-1范围内以任意剪切速率测量表观粘度(η1),然后以其十倍的剪切速率测量表观粘度(η2),计算粘度比(η1/η2),检查是否符合特性要求。

    b)以383s-1以上的剪切速率测量表观粘度(η3),检查是否符合特性要求。

    注:剪切速率是流动液体中液层流速在垂直方向的变化率,也称为剪切应变。

    二、第2部分文件书写

    用于文件书写的中性笔应符合第1部分笔头、笔芯的要求,进行与第1部分的六项性能指标相同的一般测试外(除了耐水性、耐光性),还要进行附加测试。

    1.耐擦性:试样纸在环境条件下放置lOmin,用橡皮擦拭线迹,在纸面上有明显损伤时,线迹保持可见。

    2.耐乙醇性:试样纸在环境条件下放置1h,浸入50%乙醇水溶液中lOmin,干燥后线迹保持可见。

    3.耐盐酸性:试样纸在环境条件下放置1h,浸入10%盐酸水溶液中24min,取出浸入蒸馏水或去离子水中lOmin,干燥后线迹保持可见。

    4.耐氨水性:试样纸在环境条件下放置1h,浸入10%氨水水溶液中24min,取出浸入蒸馏水或去离子水中lOmin,干燥后线迹保持可见。

    5.耐漂白性:试样纸在环境条件下放置lOmin,浸入3%氯胺T水溶液中15min,取出浸入蒸馏水或去离子水中lOmin,干燥后线迹保持可见。

    6.耐水性:试样纸在环境条件下放置2h,浸入蒸馏水或去离子水中1h,线迹保持可见。

    7.耐光性:将试样纸和蓝色羊毛标样(部分遮盖)一起在褪色计或氙灯下曝晒,直至曝晒和未曝晒的5号蓝色羊毛标样的色差达到灰色样卡4级时,线迹保持可见。

    中性笔国际标准与油墨圆珠笔或水性圆珠笔国际标准相比,在要求和试验方法上变化不大,主要的差别如下:

    1)给出了中性笔的定义,对中性笔墨水的特征作了较确切的描述。

    2)对笔头的分类中粗和特细部分作了调整,增加了超细部分。

    3)提供了包括N型在内的五种笔芯的形状和尺寸。

    4)对超细笔头的书写载荷进行了“减负”。

    5)在书写性能中给出不同规格笔头的书写长度,并指出在开始段和结束段检查线迹的断线和浓度的变化。

    6)将中性墨水粘度的试验归入附录(资料性附录)中,而不作为要求,适合笔或笔芯的检测。

    中性笔国际标准的发布,将为中性笔的生产和质量控制提供了依据,促进中性笔的发展,也为采用国际标准对QB/2625-2003《中性墨水笔和笔芯》行业标准进行修订提供了有利条件。


2009年03月25日
